0序言

高塔造粒復合肥技術近幾年在國內得到了快速推廣應用，其工藝涉及將粉狀原料垂直提升到百米高塔頂部的輸送環節，需要配套高塔專用鋼絲膠帶提升機。高塔專用膠帶提升機與水泥行業傳統膠帶提升機差別較大，其技術特征表現為：膠帶窄（0.36m）、機身高（90～120m）、能力?。?/span>15～50t/h）、高寬比大（提升高度/設備寬度＞190）；物料特性表現為：粒度分布寬、腐蝕性強、易吸潮、粘結性大等。

2013年6月《高塔復合肥專用鋼絲膠帶斗式提升機研究》院級科研項目立項，以高塔造粒原料垂直機械輸送工藝環節為研究與應用平臺，為高塔造粒工藝原料垂直輸送定向開發專用裝備，針對性解決大高寬比、超大提升高度、小輸送量、高可靠性、特性粉料垂直機械輸送問題。

項目2015年11月通過《中國石油和化學工業聯合會》鑒定，獲得“2016年度中國建材集團科技進步三等獎”。

典型工藝布置

圖1、圖2為一種典型的高塔造粒復合肥專用膠帶提升機的工藝布置方案。

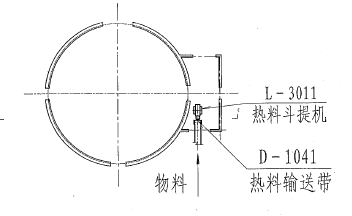

圖1   高塔斗提布置±0.000平面圖		圖2  高塔斗提布置剖面圖

一、典型案例項目簡介

魯化芭田生態肥業有限公司，是由國企兗礦魯南化肥廠與上市公司深圳市芭田生態工程股份有限公司共同投資組建的生態肥料企業。

2013年新建20萬噸/年生態復合肥項目，選用波特蘭最新高塔化肥專用鋼絲膠帶斗式提升機。投產后，該提升機運行平穩、維護量少、維護簡便，完全滿足高塔復合肥生產工況要求。

圖3  運行半年后機尾圖		圖4  運行半年后機頭內部圖

二、設備選型參數及設備特點

1、設計與運行參數要求
